用途及使用范围
膜式壁气体保护焊机(MPM)，用于大型电站锅炉膜式壁水冷壁制造，将经过精整的扁钢及除锈后的管子拼焊成锅炉膜式水冷壁管屏。采用混合气体保护焊工艺，配备8/12/20把焊枪，分为两个或四个工位，实现上下同时焊接。
性能特点
◆采用混合气体保护焊工艺能同时进行俯焊及仰焊，飞溅少、成型好、生产率高；
◆采用多焊枪同时焊接，工件受热对称、变形量小；
◆采用槽轮及扁钢定位靴结构，能精确控制管子节距和管屏宽度。
技术参数
| 型号 |
8x1600 |
12x1600 |
20x1600 |
4/8x3200~3600 |
| 管子直径 |
32～76mm |
32～76mm |
32～76mm |
32～76mm |
| 管壁厚度 |
3.5～9mm |
3.5～9mm |
3.5～9mm |
3.5～9mm |
| 扁钢宽度 |
12～100mm |
12～100mm |
12～100mm |
12～100mm |
| 扁钢厚度 |
4～9mm |
4～9mm |
4～9mm |
4～9mm |
| 管屏最大宽度 |
1600 |
1600 |
1200~1600 |
3200~3600 |
| 焊枪数 |
8 |
12 |
20 |
8 |
| 焊丝直径 |
1.2 |
1.2 |
1.2 |
1.2 |
| 焊接速度 |
500～700mm/min |
500～700mm/min |
500～700mm/min |
500～700mm/min |
| 型式 |
单元/拼排 |
单元/拼排 |
单元/拼排 |
拼排 |

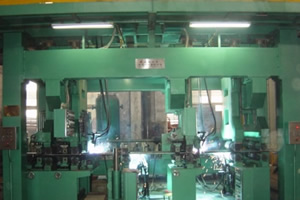

12/20x1600管屏焊机

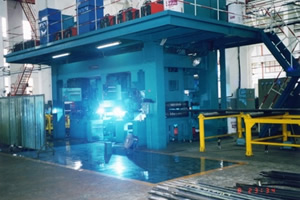

4/8x1600/3200/3600管屏焊机 焊机上部平台 焊出的管屏 |
