用途及使用范围
管子备料生产线(ATCP)用于管子对接焊前的管端预处理。主要包括数控定长切断、管端坡口加工、管端内外抛光、管子内部吹扫装置、传输辊道及料架等。
技术参数
| 材料规格 |
管子外径 |
32-76 mm |
| 管子壁厚 |
3-12.7 mm |
| 管子加工前长度 |
2000-12000 mm |
| 管子材料 |
碳钢 / 低合金钢 / 不锈钢 |
| 管料架 |
管料架长 |
12000 mm |
| 管长测量装置 |
测量范围 |
1000-12000 mm |
| 最大传送速度 |
500mm/s |
| 测量精度 |
+/-1 mm |
| 整条线工作节拍 |
≤1.5min |
性能特点
整线自动化程度高，集中控制，只需1-2名操作人员监督巡视；
生产效率高，各工位工作节拍紧凑，整线节拍控制在1.5分钟内；
生产线具备各种报警提示功能，方便设备维护。
 |
 |

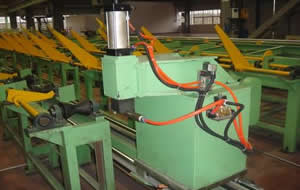

| 数控定长装置 |

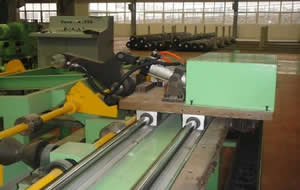

管内吹扫装置 |

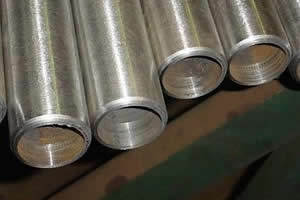

加工后的管端坡口 |
