用途及使用范围

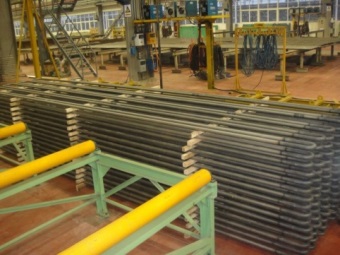

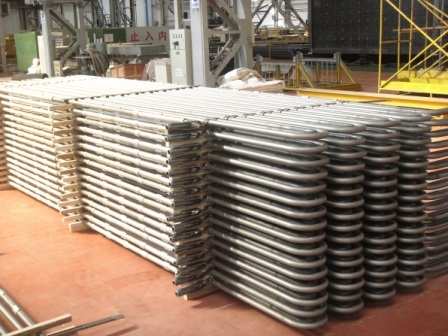

小R弯管挤压精整定尺线是专用于锅炉行业蛇形管加工的设备，可用于低、中、高锅炉蛇形管小R单个弯头和蛇形管排弯头的二次弯制，通过加热、挤压、整形完成较小R弯管的加工。

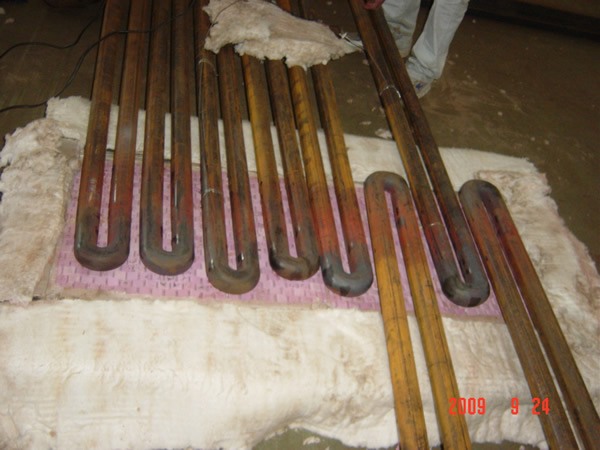

主要用于平管小弯头加热后挤压成形，并在同一水平面上完成挤压精整两个步骤。能将直径76mm、壁厚12.7mm、R=1.5D的180°合格弯头挤压到0.6D并达到技术要求。
设备组成

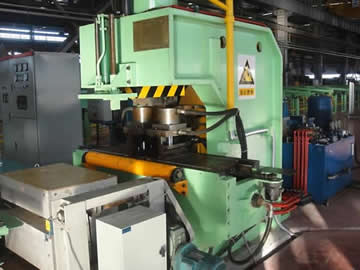

小Ｒ弯头挤压精整机
液压系统
电控制系统

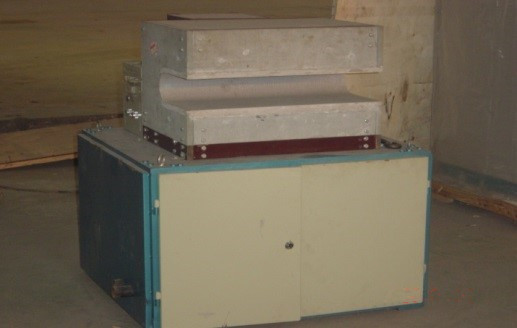

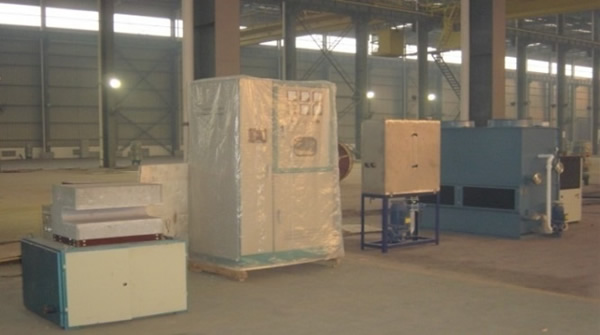

中频感应加热电源及感应加热炉
油温控制装置
水冷装置
技术参数
| 管子直径 |
Ф25.4～Ф76.1mm |
| 管子壁厚 |
4～12.7mm |
| 挤压精整前弯曲半径 |
R/D=1.5D |
| 挤压精整后弯曲半径 |
R/D≥0.6D |
| 挤压精整长度 |
300mm |
| 弯管最底面距地平线高度 |
1000mm |
| 精整力 |
P=130T |
| 左右模挤压力 |
P=60T |
| 左右模行程 |
320mm（单向160mm） |
| 下精整模最大升起距离 |
105mm |
| 液压系统工作压力 |
16MPa |
| 电机功率 |
20.5KW |

中频电源及中频加热炉 |
