弯管机
用途及使用范围

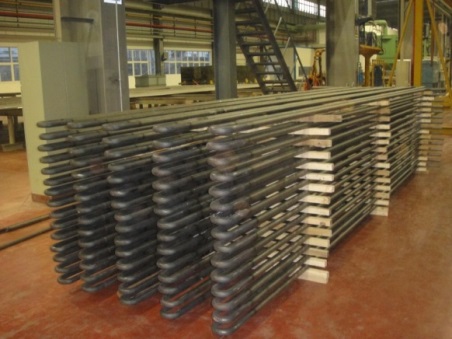

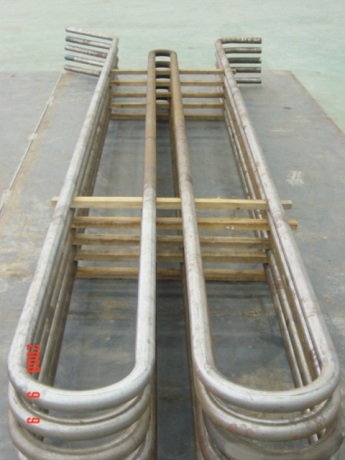

蛇形管弯管机主要用于锅炉、冶金、化工等行业，配备定长送管设备可实现省煤器、过热器、再热器等对流受热面管的多头连续弯制。包括数控小R顶镦双向双R弯管机和滚弯式双向双R弯管机等多种规格型号。
技术参数
| 弯管机形式 |
双面双R带顶墩弯管机 |
单面双R带顶墩弯管机 |
双面双R高速弯管机 |
| 管子直径 |
Ф32～Ф76 |
Ф22～Ф32 |
| 管子壁厚 |
3～12.7mm |
2～5mm |
弯管半径
最大弯曲半径
最小弯曲半径 |
Max.R=200mm，
Min.R=35mmR/D=1.1 |
Max.R=200mm，
Min.R=45mm |
| 机床弯曲回转角 |
195° |
| 弯曲角度重复定位精度 |
±0.2° |
| 弯管力矩 |
8tm |
1tm~4tm |
| 管子长度 |
12～100m |
12~50m |
| 弯管速度 |
0～3r/min.无极调速 |
0～6r/min |
| 管子送进速度 |
0~42m/min |
0~60m/min |
| 弯曲角度控制 |
脉冲编码器，预置12种不同角度 |
| 管子材料 |
20G、15CrMoG、SA213-T91、12Cr1MoV、12Cr2MoVVVTiB |
| 弯管效率 |
~400个弯头 /8h |
>600个弯头 /8h |
性能特点
采用单机双R塔模上下分模，能完成双面双R弯管并能完成单面双R弯管；
主传动为油缸、链轮链条传动，维修简单，维护成本低；
具有小R顶镦，大R助推功能，顶镦油缸在滑槽机架内。顶镦夹紧装置可以轴向调整，可以防止小管径管子顶镦时旁弯；
当t/D≤0.06，R/D≤1.5时配置自动防皱板装置，防止薄壁管弯曲时弯头内部起皱；
采用交流伺服电机，齿轮齿条传动进行管子的送进，尺寸精确。保证弯制后的管屏平整不变形。
能储存弯管程序50套；
弯管过程可根据程序全程自动。弯管过程可无线遥控操作；
主要元器件采用名牌产品；
 |
 |

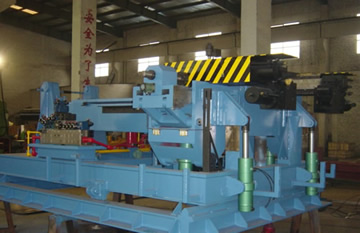

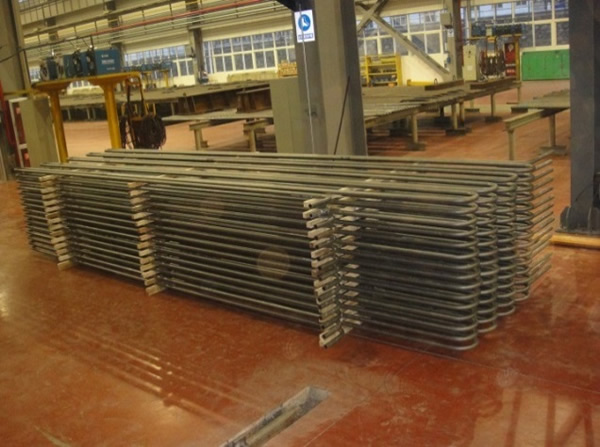

| 单面双R带顶墩锅炉蛇形管弯管自动生产线（带翻身装置） |
 |
 |

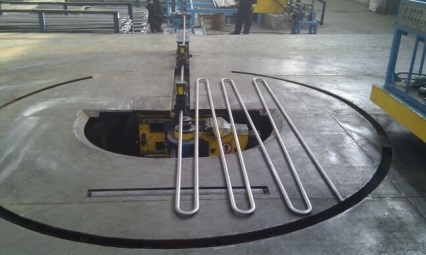

| 双面双R锅炉蛇形管弯管自动生产线 |

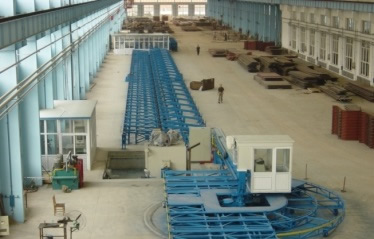

双面双R高速锅炉蛇形管弯管自动生产线 |
 |
 |

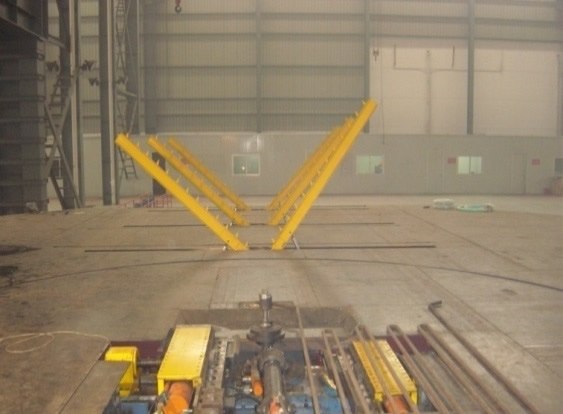

| 双面双R带顶墩锅炉蛇形管弯管自动生产线 |

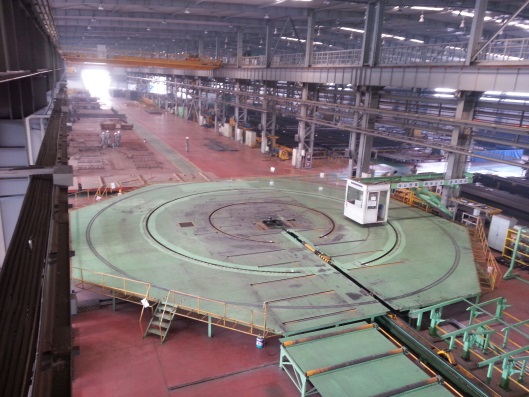

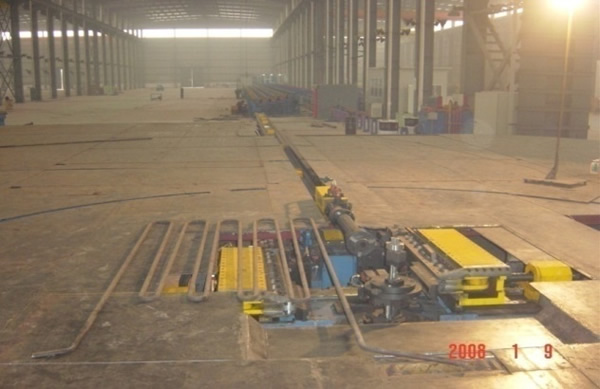

弯管平台 |
 |
 |

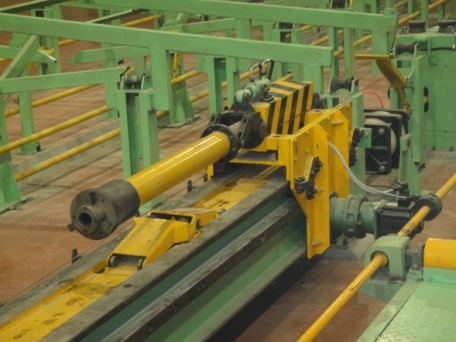

| 数控送管小车 |

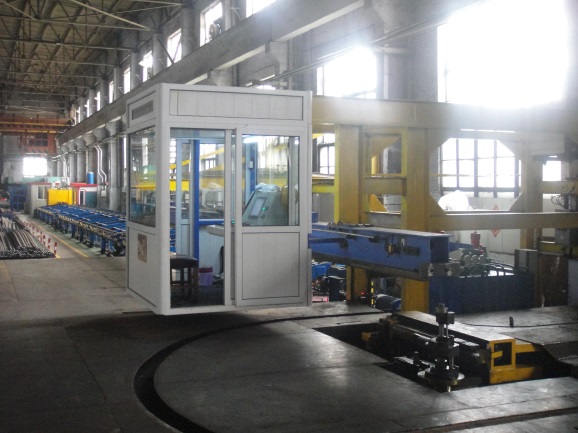

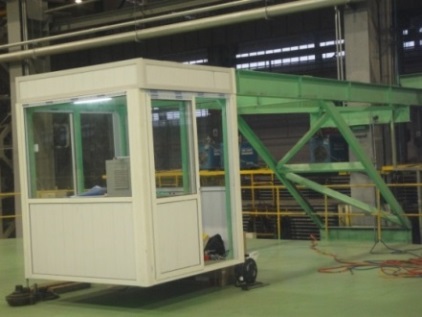

操作台 |
   |
